Aufgabe 01
|

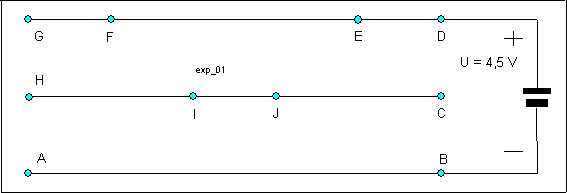

Schaue dir das Schaltbrett an! Nach welchem System sind die Buchstaben angeordnet? Fließt ein Strom?
|
|
|
Aufgabe 02
|
Baue diese Schaltung mit der Lampe L1 auf und teste zwischen den Punkten A und H verschiedene Materialien auf ihre Leitfähigkeit:
Eisen, Holz, Kordel, Plastik, Kohle, Kupfer, Aluminium und die Flüssigkeiten Wasser und Salzwasser.
Teile ein in Stoffe, die gut, mittel oder gar nicht leiten.
|
|
|
Aufgabe 03
|
Baue in die Schaltung den Schalter S1 ein!
Zeichne den Weg des elektrischen Stromes mit Bleistift in die Skizze ein!
Teste die Schaltung.
|
|
|
Aufgabe 04
|

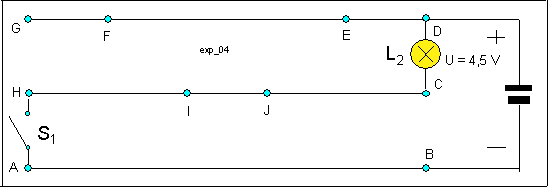

Benutze in der Schaltung die Leitung H - C und baue die Lampe L2 zwischen C - D ein! Zeichne den Weg des elektrischen Stromes mit Bleistift in die Skizze ein! Teste die Schaltung! Vergleiche mit Aufgabe 3.
|
|
|
Aufgabe 05
|
Füge Schalter S2 hinzu! Teste die Schaltung.
Fülle die Tabelle aus, indem du feststellst, ob die Lampe leuchtet oder nicht!
1 = leuchtet
0 = leuchtet nicht
Man nennt diese Schaltung ODER-Schaltung.
Findest du eine Erklärung?
|
|
|
|
Aufgabe 06
|
Setze in die Schaltung wieder die Lampe L1 ein! Teste die Schaltung!
Vergleiche mit Schaltung 5! Käme man mit einem Schalter für beide Lampen aus? Was müsste man ändern, damit man beide Lampen getrennt schalten könnte?
|
|
|
Aufgabe 07
|
Schaue dir die Schaltung an. Fülle die Tabelle aus, indem du dir vorstellst, was geschehen würde, wenn man die einzelnen Schalter betätigt.
(1 = leuchtet / 0 = leuchtet nicht).
Baue die Schaltung nach und teste, ob deine Vorhersagen stimmen. Wie könnte man diese Schaltung nennen?
|
|
|
|
Aufgabe 08
|
Baue die Schaltung mit der Lampe L1 auf und teste sie.
Fülle die Tabelle aus, indem du feststellst, ob die Lampe leuchtet oder nicht.
(1 = leuchtet, 0 = leuchtet nicht)
Man nennt diese Schaltung "Ausschließende - ODER - Schaltung". Findest du eine Erklärung dafür?
|
|
|
|
Aufgabe 09
|
Baue in die Schaltung anstelle der Lampe den Motor ein. Teste die Schaltung und erkläre. Zeichne die zwei wichtigsten verschiedenen Wege des elektrischen Stromes mit Bleistift in die Skizze ein.
|
|
|
Aufgabe 10
|
Leihe dir eine weitere Lampe und baue sie in die Schaltung ein. Teste die Schaltung mit System und beschreibe in mehreren Sätzen.
|
|
|
Aufgabe 11
|

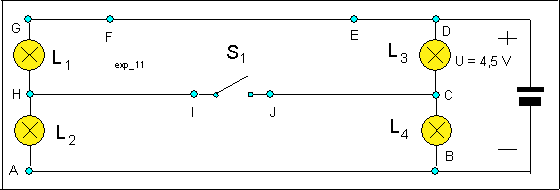

Leihe dir noch eine weitere Lampe und baue sie als Lampe L4 wie in derSchaltung angegeben ein. Teste die Schaltung. Welche Funktion hat der Schalter S1?
|
|
|
Aufgabe 12
|
Was geschieht, wenn man den Schalter S1 durch eine weitere Lampe L5 ersetzt. Versuche eine Erklärung zu finden.
|
|
|
Hier wurden die Versuche nur theoretisch dargestellt. Um sie besser verstehen zu können, kann es sinnvoll sein, sie unter Anleitung oder gemeinsam mit einem Erwachsenen nachzubauen und in der Praxis auszuprobieren. Dazu benötigt man u.a. Schalter, eine
Spannungsquelle Lampen und
verschiedene Materialien
, deren Leitfähigkeit geprüft werden sollen. Am besten geht man noch einmal die einzelnen Versuche durch und macht sich eine Liste, damit man nichts vergisst.
|
|
